La expansión de la energía solar comercial e industrial en América Latina ha impulsado la adopción de techos con membranas monocapa tipo TPO, PVC y EPDM. Sin embargo, la instalación de estructuras de paneles solares sobre estas cubiertas presenta retos de ingeniería únicos que difieren drásticamente de los techos metálicos tradicionales.
En este artículo, basado en la conversación sostenida en Ecopoint Podcast con Cristian (Country Sales Manager México) y Jesús (LATAM Project Engineer) de S-5!, analizamos las mejores prácticas para instalar proyectos fotovoltaicos en TPO sin poner en riesgo la garantía de la cubierta.El Error Más Común en Techos TPO: Usar Contrapesos o Sistemas BalastadosUno de los errores más graves y frecuentes en la industria es intentar instalar paneles solares sobre membranas TPO utilizando sistemas balastados (bloques de concreto o contrapesos) para evitar perforar.
¿Por qué los contrapesos dañan los techos TPO?

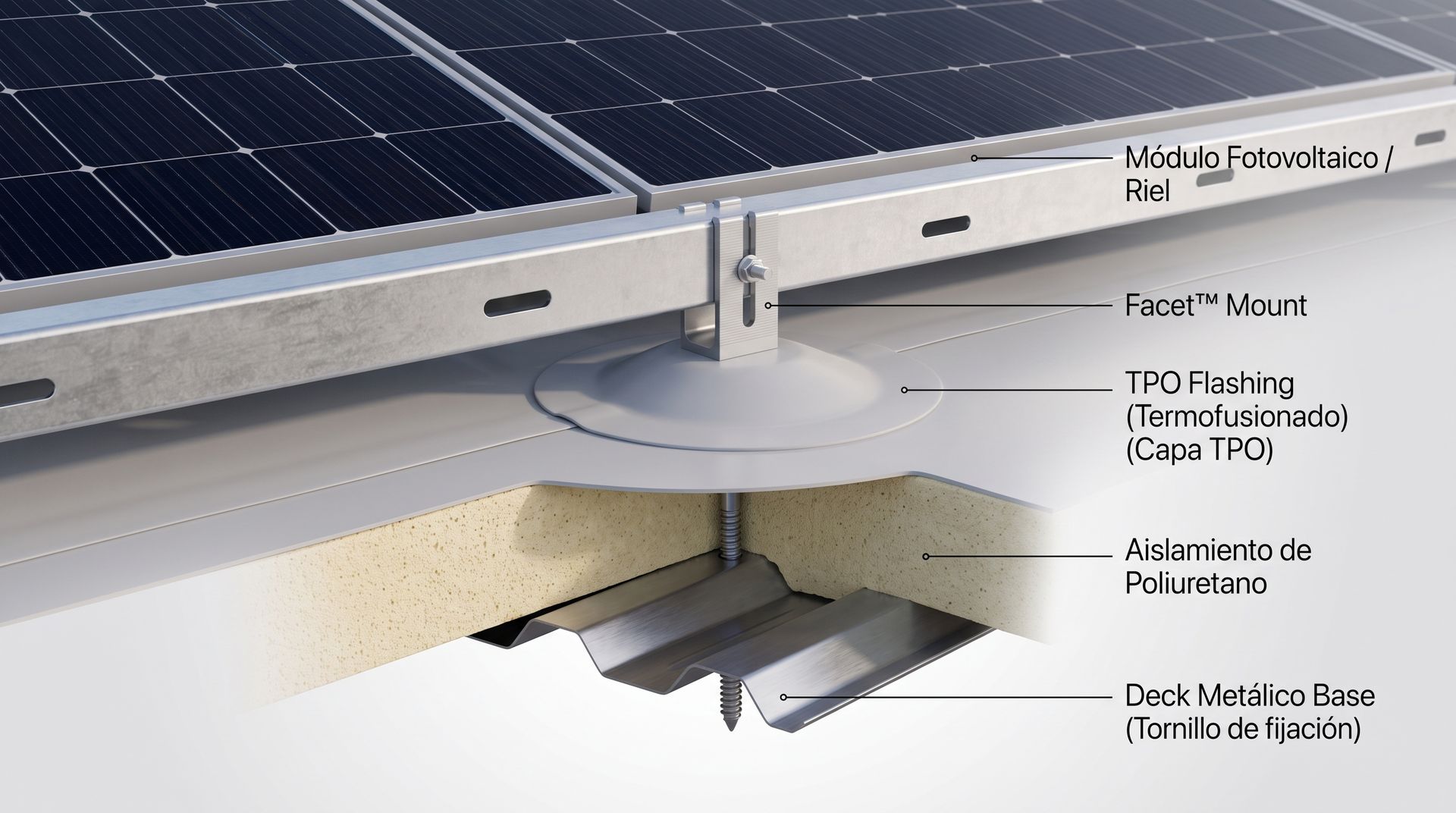

La composición habitual de una cubierta TPO no es rígida. Consiste en:
- Una lámina base o deck metálico (trapezoidal o engargolada).
- Una capa de aislamiento térmico de poliuretano o poliestireno (espuma).
- La membrana impermeable TPO en la capa superior.
Cuando se colocan toneladas de contrapesos sobre la membrana, el peso concentrado provoca que el aislamiento térmico ceda y se hunda. Al hundirse, se forman pozas de agua, vibraciones por viento y desgarres en la membrana, destruyendo la vida útil de la cubierta.
La Solución S-5!: Anclaje Mecánico Directo con Facet™ Mount
Para eliminar los riesgos del balasto, S-5! desarrolló el Facet™ Mount, un componente de anclaje de alta resistencia diseñado específicamente para membranas de una sola capa.
Principales características técnicas de Facet™ Mount:
- Fijación Directa al Deck Metálico: Los tornillos atraviesan la membrana TPO y el aislamiento hasta anclarse firmemente en el deck metálico base. Esto garantiza una sujeción mecánica real y no sobre espuma o material deformable.
- Resistencia Excepcional a la Succión de Viento: En su configuración de 4 tornillos, alcanza hasta 12,000 lbs (5.5 toneladas) de resistencia a la extracción por fuerza de succión.
- Versatilidad de Aplicaciones: Además de soportar la estructura de paneles solares, Facet™ Mount se utiliza para anclar líneas de vida y equipos mecánicos en la azotea.
¿Cómo Garantizar la Impermeabilidad sin Perder la Garantía del Techo?
La mayor preocupación de los propietarios de naves industriales al perforar es perder la garantía de impermeabilización. S-5! resuelve esto a través de su componente TPO Flashing.
- Mismo Material de la Cubierta: El cover o bota protectora se fabrica exactamente con el mismo material TPO que tiene el cliente en su azotea.
- Termofusión Inviolable: Se fusiona por calor directamente sobre la membrana TPO circundante, sellando por completo el punto de perforación.
- Cartas de Compatibilidad: S-5! cuenta con cartas de compatibilidad firmadas por los principales fabricantes mundiales de TPO (como Firestone), asegurando que la garantía del techo permanezca intacta.
- Certificado Antifiltración: El sistema cuenta con certificación técnica que avala su desempeño estanco a largo plazo.
Datos Cruciales para Solicitar tu Despiece e Ingeniería con Ecopoint
Para realizar el cálculo exacto de la longitud de los tornillos y la cantidad de anclajes Facet™ Mount, el equipo técnico requiere información clave del proyecto:
- Espesor Total de la Cubierta: Medida exacta desde el valle de la lámina base hasta la superficie superior del TPO. Esto asegura que el tornillo atraviese correctamente el deck.
- Reporte de Presión de Viento: Elaborado conforme al código ASCE 7-16 según la ubicación, altura del edificio y tamaño del módulo.+
- Plano del Arreglo Fotovoltaico y Rieles: Para determinar las cargas puntuales por cada punto de apoyo.
ConclusiónInstalar energía solar sobre techos TPO no tiene por qué significar un riesgo de filtración o daño estructural. Con la ingeniería y el respaldo de S-5! Facet™ Mount disponible en Ecopoint, tus proyectos contarán con la máxima resistencia mecánica y garantía estanca del mercado. ¿Tienes un proyecto sobre membrana TPO en puerta? Ponte en contacto con el equipo técnico de Ecopoint para recibir tu reporte de ingeniería y despiece optimizado.
